玩3D也能很便宜 铭鑫不闪3D套装实测

时间:2011-08-06  资料来源:硬派网 阅读次数: 15899

分享按钮
第1页:玩3D也能很便宜 铭鑫不闪3D套装实测
  虽然国内因为某些不可抗的原因,导致暑期关注度最高的大片《变形金刚3》上映足足晚了20天,但是依然无法阻扰国内众多变形金刚迷对这部影片的追随。《变形金刚3》不仅继续保持着超炫特效的同时,也是《变形金刚》真人电影版系列的第一部采用3D立体制作的影片。

   小编也是跃跃欲试的想要在第一时间去影院亲身体验一把超炫特效的3D立体显示效果,但这似乎并不容易……


第一版IMAX 3D的《变形金刚》电影

  由于影片的火爆,很多电影院门前都排起了长长地队伍在排队买票,让小编这等懒人实在无力应战。那么,除了影院能够观看3D电影外,我们就没有其他选择了么?

  非也,实际上大家现在已经完全可以足不出户,在家享受高清3D电影带来的震撼体验!而最关键的因素是,大家还无需为3D设备投入太多的金钱,何乐而不为呢!




  近日,铭鑫就为玩家推出了多款显卡与显示器的捆绑解决方案,让用户能够轻松体验3D立体效果的同时,还能够节省你口袋里的金钱。此次铭鑫提供的解决方案采用了NVIDIA的显卡与AOC液晶显示器捆绑的方式,搭配的显卡可以选择GTX550Ti、GTX560Ti等产品,与AOC的e2352Pz显示器搭配销售,捆绑价格最低从2000元起,绝对是不容错过的选择。

  那么这套3D立体解决方案,能够为我们带来怎样的显示效果呢?我们今天就为大家介绍一下。
第2页:玩家终极选择——GTX560Ti中国玩家版

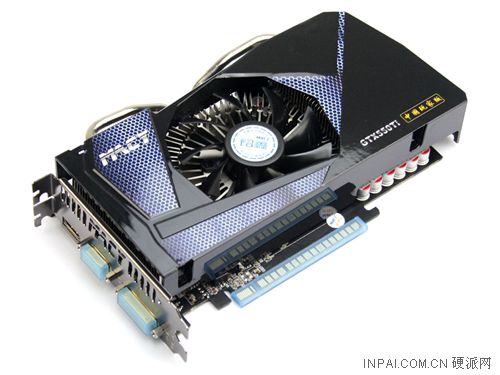

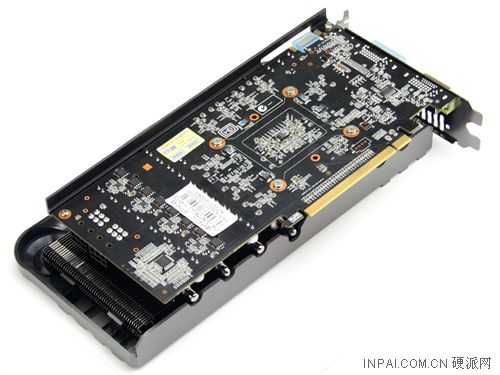

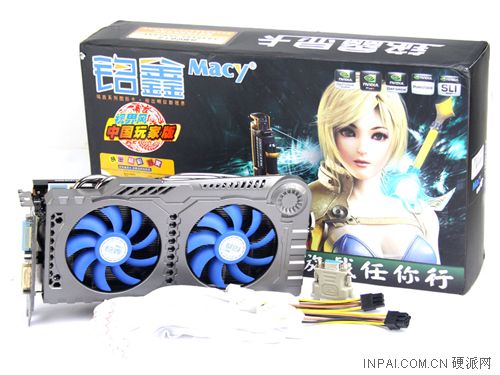

  铭鑫视界风GTX560Ti中国玩家版基于全新40nm工艺制造的显示核心,显示芯片的核心代号为GF114,该显卡拥有384个流处理器、32个光栅单元和64个纹理单元,同时标配256bit显存控制器,能够完美支持DirectX 11 API和CUDA。

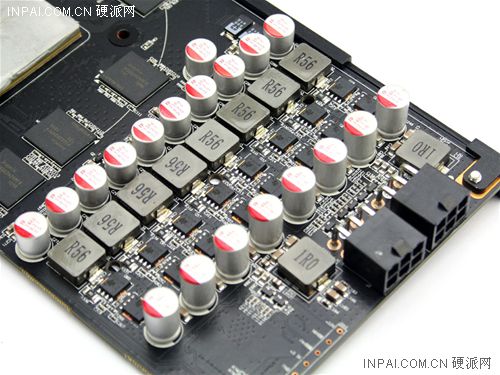

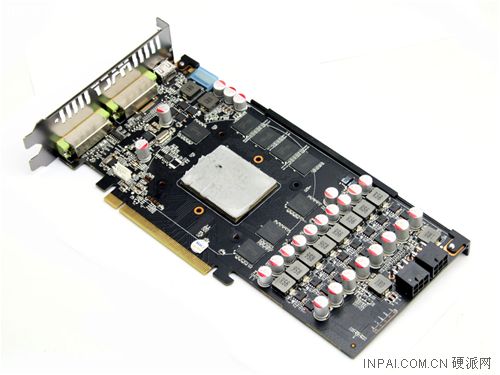

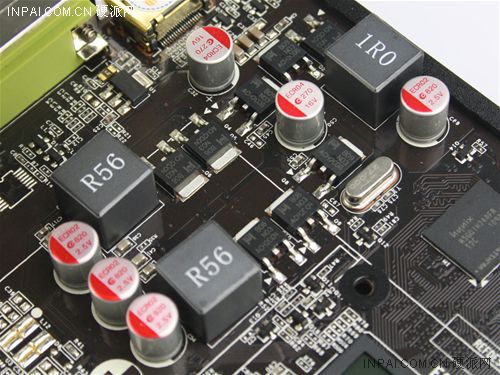

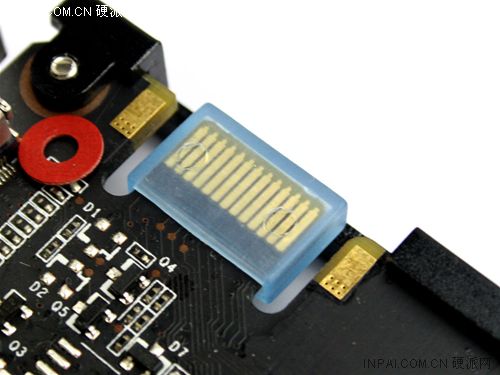

  做工方面,铭鑫视界风GTX560Ti中国玩家版采用黑色10层PCB设计,采用核心与显存独立的8+2相供电模块,并且采用意法半导体产的超薄铁素体电感、全固态电容以及LFPAK封装的“八爪鱼”MOSFET,严格保证了显卡的稳定运行。

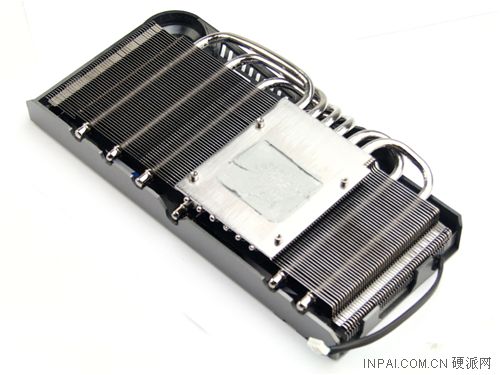

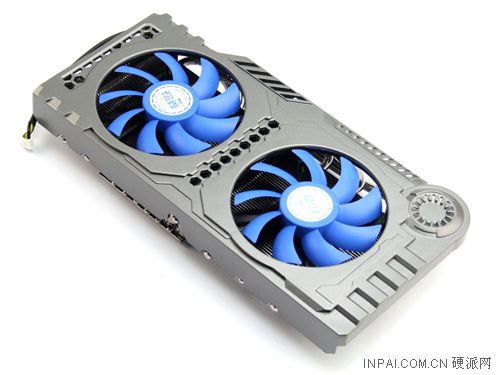

  散热方面,铭鑫视界风GTX560Ti中国玩家版显卡选用的是特别定制的豪华6热管低噪音散热系统,散热性能不仅非常优秀,同时风扇在运转时仍能保持超低噪音。

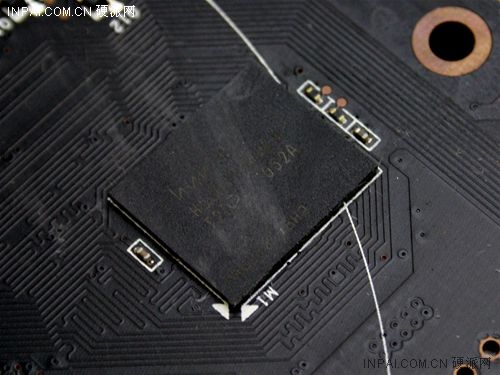

  显存方面,铭鑫视界风GTX560Ti中国玩家版显卡搭配现代GDDR5显存颗粒,组成2048MB/256bit显存规格,显卡的默认频率高达940/4400MHz,性能非常强悍!

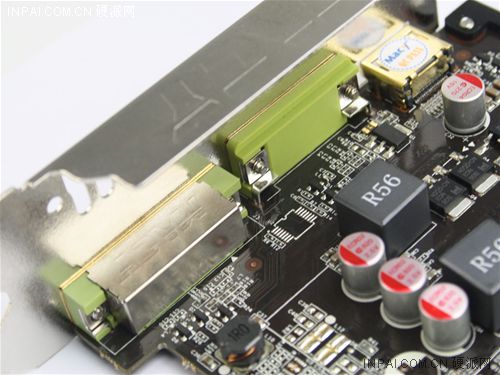

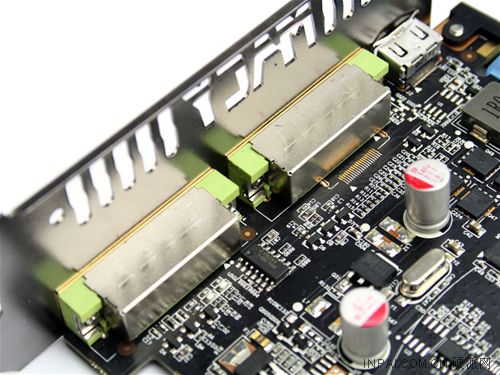

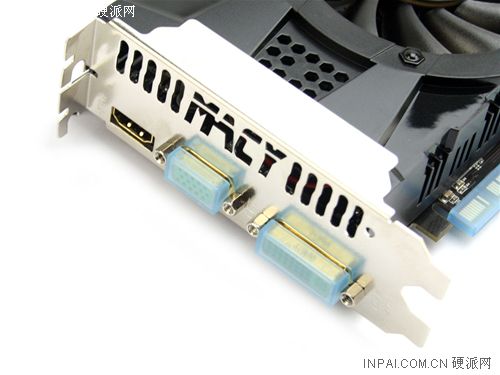

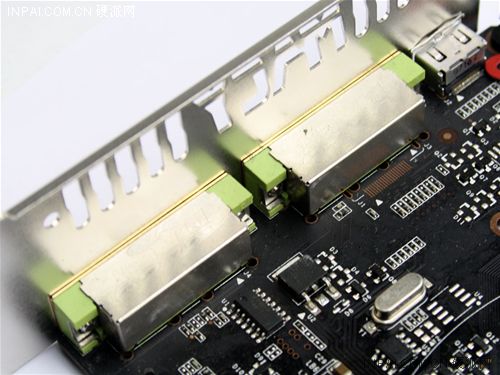

  输出方面,铭鑫 视界风GTX560Ti中国玩家版显卡搭配双DVI+mini HDMI输出组合,使用纯金EMI全磁屏蔽接口,支持各种类型的双头输出模式以及HDMI高清输出模式,可以实现高达2560x1600的高分辨率输出。

◆ 套装适合人群

  作为此次铭鑫推出的3D显示套装最高等级的显卡,铭鑫视界风GTX560Ti中国玩家版与AOC 3D显示器的组合绝对是那些终极游戏玩家的最佳选择。凭借着GTX560Ti的优异性能表现,绝对能够让玩家在1080p分辨率下获得最高画质、最佳3D效果的体验。
第3页:主流玩家选择——GTS450U中国玩家版

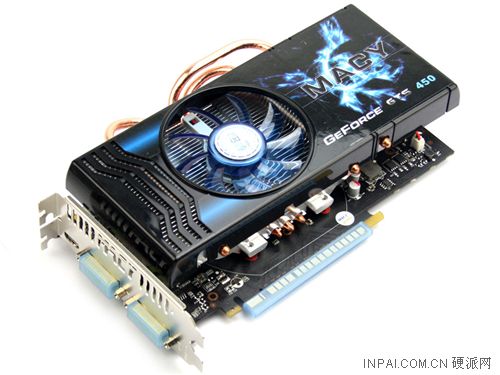

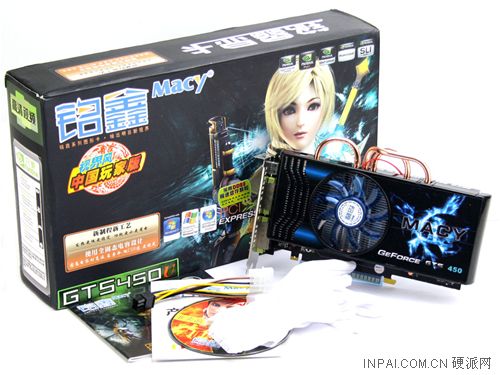

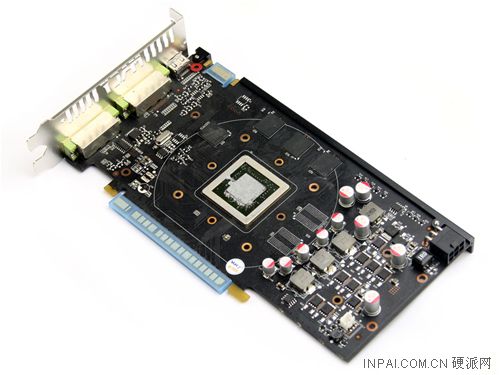

  铭鑫视界风GTS450U -1GBD5 中国玩家版基于全新40nm工艺制造的GF106显示核心,拥有192个流处理器、具备16个光栅单元和32个纹理单元,同时标配128bit显存控制器,它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

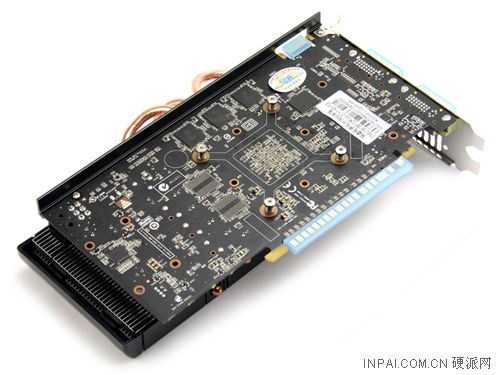

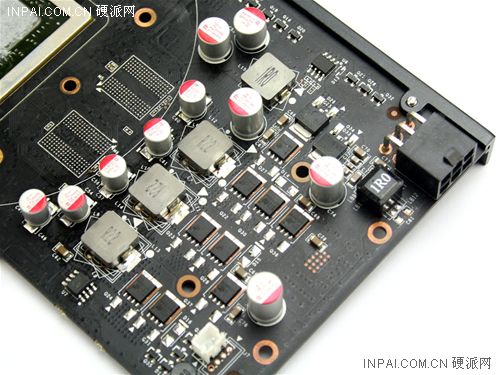

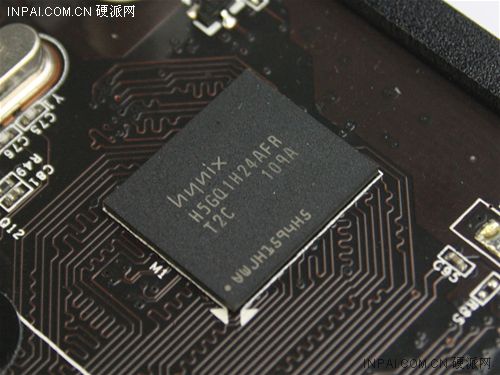

  做工方面,铭鑫视界风GTS450U -1GBD5 中国玩家版采用非公版设计,它使用了核心与显存分体式供电方案,3相位核心供电,1相为显存供电,用料上配备了全固态电容与封闭的电感,加上6pin外接供电接口,为显卡在高频下长期稳定的使用提供了有利的保障。显存方面,则搭配了GDDR5显存颗粒,组成了1024MB/128Bit显存规格,显卡的默认频率875/3900MHz。

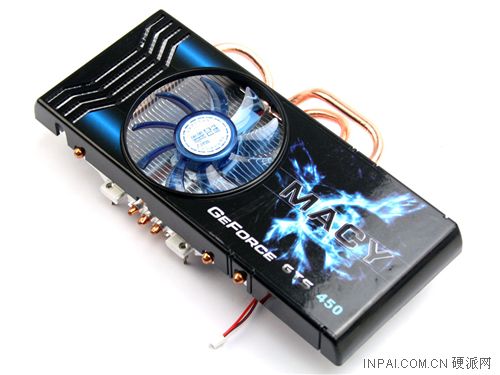

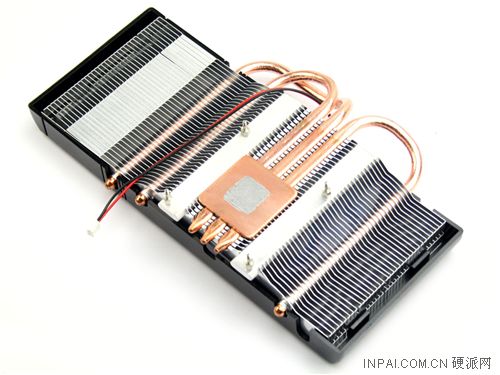

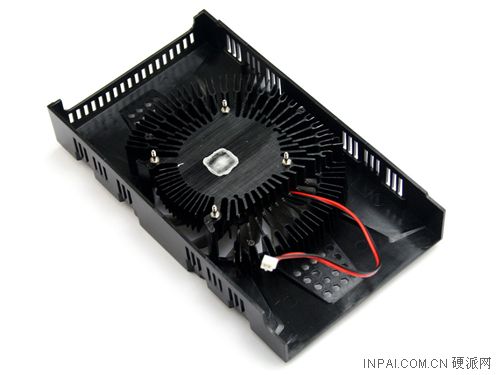

  散热方面,铭鑫视界风GTS450U -1GBD5 中国玩家版改变了以往御用散热厂商超频三的产品,而是采用了知名度更大的思民热管散热系统,底部采用一块纯铜底座,结合开紧密全铝鳍片,可迅速将核心热量导出,在由上面的大尺寸静音风扇排出,对于发热量本来就小的GF106核心,足够应付。

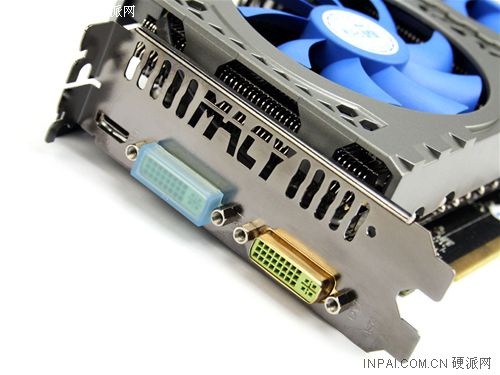

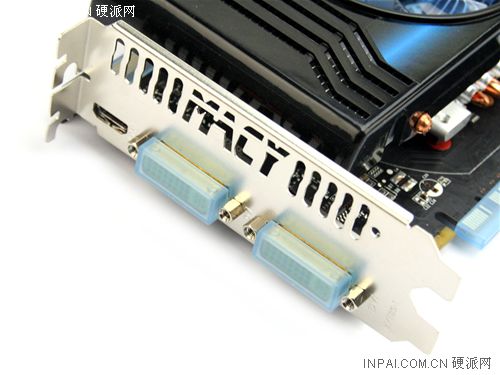

  在输出部分,铭鑫视界风GTS450U -1GBD5 中国玩家版提供了双DVI+mini-HDMI输出接口设计,保证用户外接显示设备的多选性。同时带有金属屏蔽设计,接口表面更是选用了镀金处理,保证长期使用不氧化。还添加了同类产品少有的显卡加固铁条,显示厂商对产品做工的细心精致。

◆ 套装适合人群

  铭鑫视界风GTS450U中国玩家版是一款面向主流级用户的显卡产品,搭配上AOC的3D显示套装,同样能够让用户获得绝大多数游戏的高画质流畅效果。毕竟AOC提供的3D显示方案并不会降低游戏的帧数,因此中端主流级显卡并不会对性能造成瓶颈。

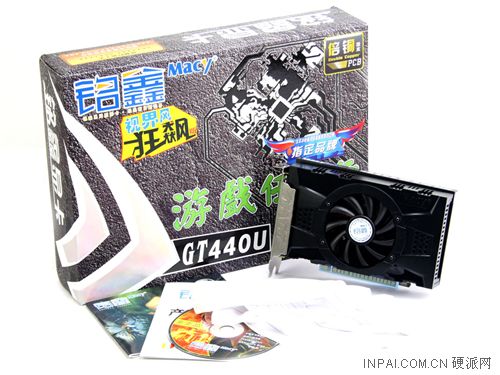

第4页:入门玩家选择——GT440U狂飙版

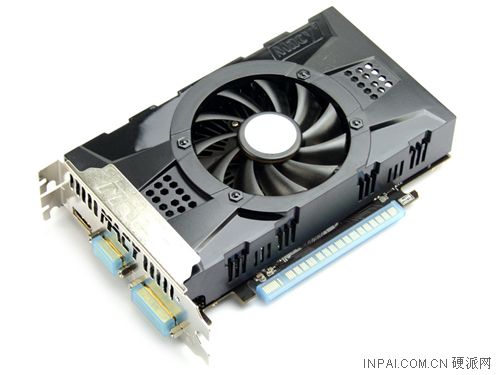

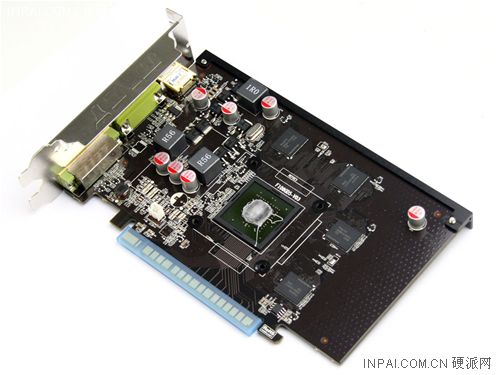

  铭鑫GT440U-1GBD5TC 狂飙版基于全新40nm工艺制造的显示核心,显示芯片的核心代号为GF108,该显卡拥有96个流处理器,同时标配128bit显存控制器,它能够完美支持DirectX 11 API和CUDA。



   供电部分,铭鑫GT440U-1GBD5TC 狂飙版采用了2相供电设计。用料方面采用全固态电容、全封闭式电感以及高品质MOS管,为显卡的稳定运行提供充足的电力保证。

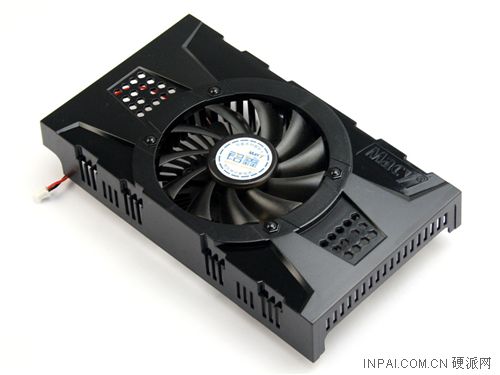

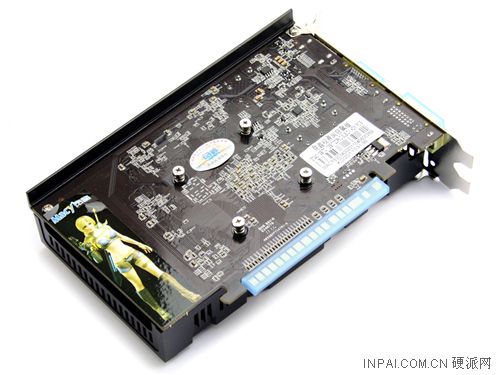

  散热方面,铭鑫GT440U-1GBD5TC 狂飙版搭配了覆盖式散热器,提供了良好的散热效果。该显卡搭配了GDDR5显存颗粒,组成了512MB/128Bit显存规格,显卡的默认频率为850/3400MHz。





  输出部分,铭鑫GT440U-1GBD5TC 狂飙版搭配了VGA+DVI+HDMI输出,支持各种类型的双头输出模式,以及HDMI高清输出模式。
第5页:3D显示器介绍——AOC e2352Pz

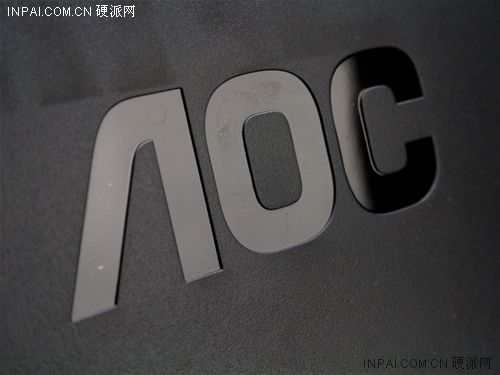

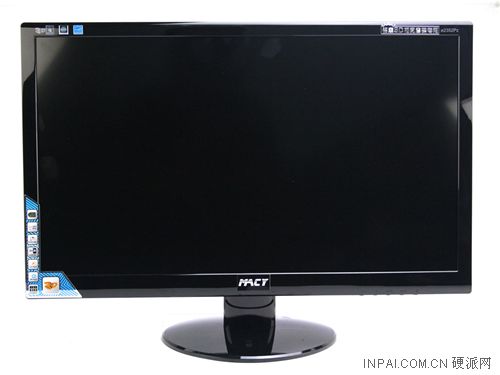

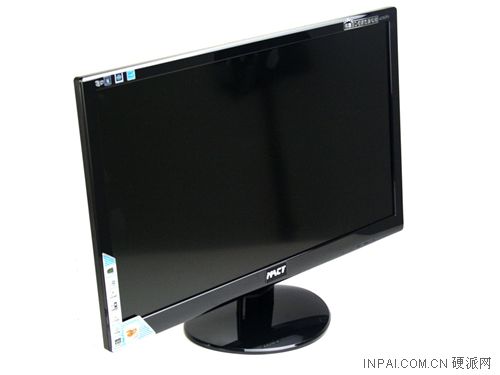

  与铭鑫的一系列显卡搭配组合的是来自AOC的一款3D显示器。这款来自AOC的显示器型号为e2352Pz,是AOC推出的首款23英寸LED背光显示器。



  这款来自AOC的e2352Pz显示器并非采用了快门式3D解决方案,而是采用了偏振光原理的不闪式3D解决方案。显示器具备节能LED背光,机身仅有18mm超薄设计,让它看起来更加美观。

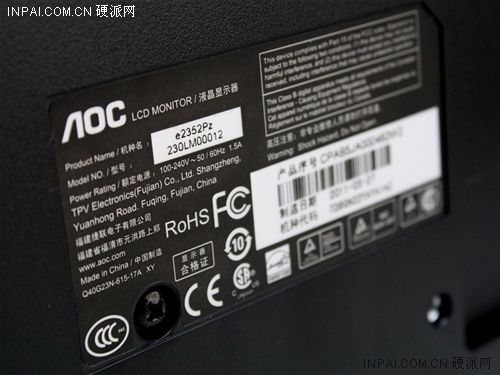

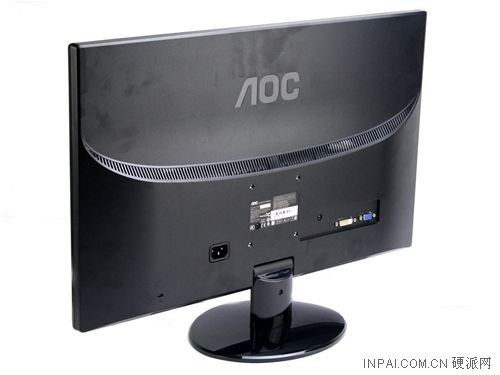

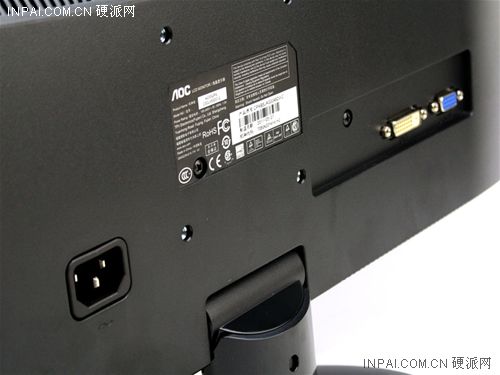

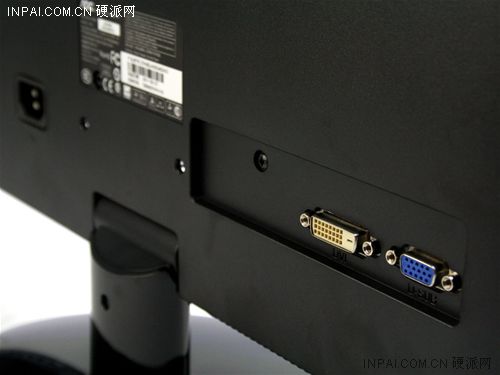

背面接口电源、DVI以及VGA

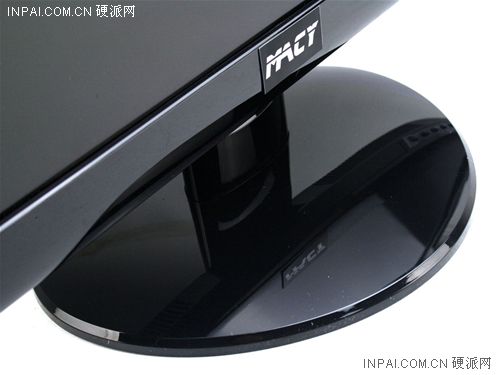

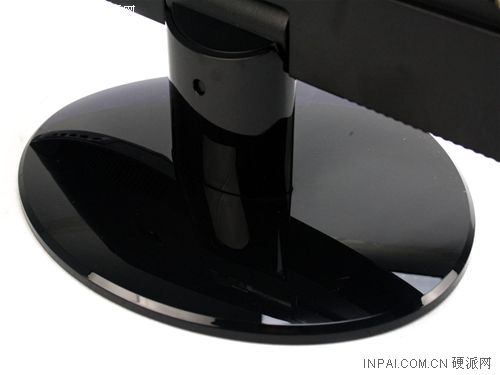

亮面的显示器底座

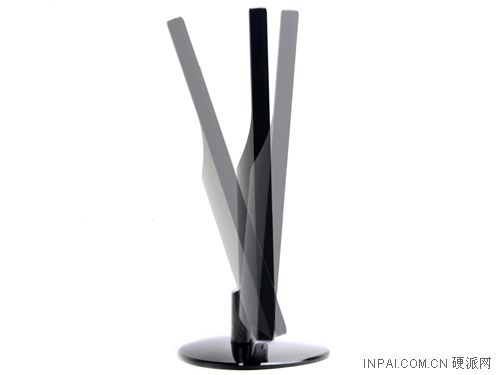

显示器倾角的最大角度

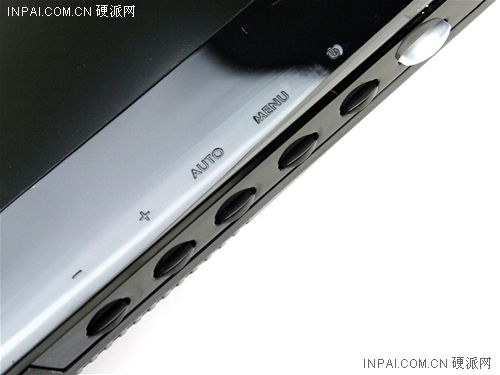

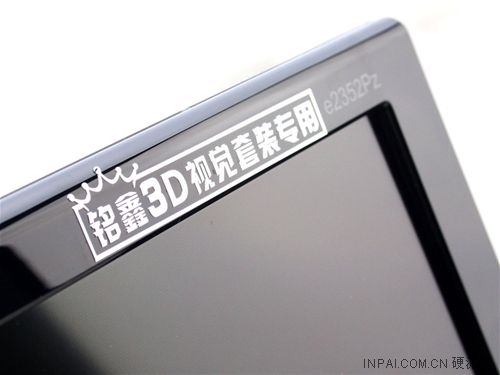

  由于这款产品是与铭鑫合作,因此在显示器的右上角可以看到“铭鑫3D视觉套装专用”的字样。而右下角部分则是显示器的控制按钮部分,相对来说不太明显的按钮标识会让操作略嫌麻烦。
第6页:3D如何实现?解析人眼看物体原理

  在正式介绍3D显示技术之前,我想首先为大家介绍一下这款产品的成像原理,也就是说,我们是如何通过一副眼镜来实现立体显示效果的。

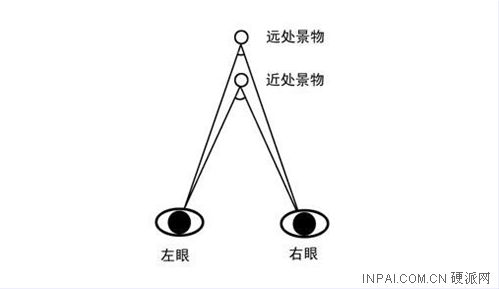

人眼的看待3D事物的原理

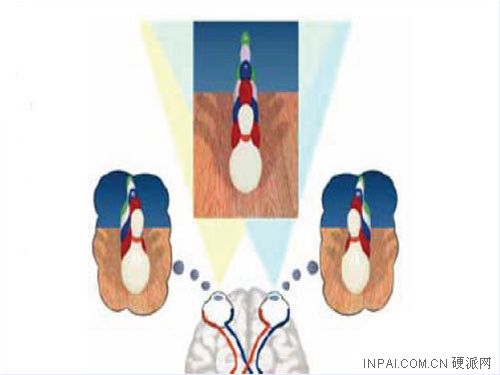

  人眼看待一件物体时,都是通过两只眼睛获得不同的物体画面从而实现的立体效果。这是因为人眼的两只眼睛存在一定距离,因此看待物体的角度也会出现一些差别,上图就是人眼在看待一件物体时形成的距离感,也正是因此,人眼才会对3D物体有所识别。下面我们通过一张更直观的图片来解释:


  当然,纵然哪不同的三维成像方法都偏离不开人眼来看待3D物体的成像原理。由于人的双眼存在着一定的距离,因此每只眼睛看到一个三维物体时的角度、效果都不相同,当人眼将所看到的物体信息传送给大脑后,大脑再将传送的信息从新组合,从而给人以立体感。如上图当中,一个人在看到一排保龄球后,每只眼睛看到的角度都不相同,这样的信息传送到大脑后就形成了白色在前,绿色后的概念。那么3D显示是如何利用这一原理,将平面的显示器让人看出立体效果呢?

第7页:时分法最好用 3D显示技术原理解析

  实际上,目前三维立体成像的原理常见的有四种,分别为色分法、光分法、时分法以及全息法。其中,全息法目前还处于研究阶段,因此没有实际产品。而下列的三种方法,才是目前3D应用当中最为主流的3D显示解决方案。

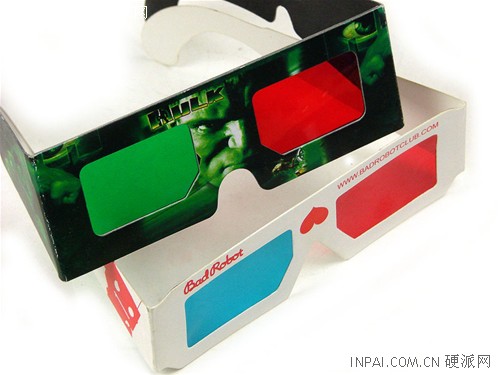

◆色分法成像原理(红蓝眼镜):

玩3D也能很便宜 铭鑫不闪3D套装实测
采用色分法的立体图片,带上红蓝眼镜后可以看到效果

  色分法是让观众带上红蓝有色眼镜,然后通过红蓝眼镜的滤色功能将重叠的影像分离出来,让大脑错认为是看到了一副立体的图像,这种方法无需改变放映设备,直接就可以实现,成本低廉,不过容易对人眼造成视觉疲劳。目前大部分的3D显示解决方案都能够兼容色分法的方式,但是成像效果不尽人意,并且因为需要佩戴红蓝眼镜,长时间使用还会对眼睛的颜色识别造成障碍。

◆光分法成像原理(铭鑫套装):


看似简单的偏光镜能实现立体电影效果

  而第二种方法光分法则采用了左右画面以偏振轴互为90°的偏振光放映在不会破坏偏振方向的金属幕上,成为重叠的双影,观看时观众戴上偏振轴互为90°、并与放映画面的偏振光相应的偏光眼镜,即可把双影分开获得立体效果。此次铭鑫套装当中的AOC显示器就是采用了光分法来实现不闪式3D显示效果的,不进眼镜佩戴更加舒适,同时色彩表现、视觉疲劳度等方面都是目前3D显示方案当中最为出色的。当然,其缺点就是对观看者的观看角度有较高的要求。

◆时分法成像原理(3D VISION):

  时分法的成像原理与前两者不同,它通过特殊的眼镜,在超高速状态下,通过LCD通电后将镜片调成不透光的黑色,来分别遮蔽人的左右眼,让两只眼睛看到两张角度不同的画面,即当屏幕播放左眼画面的时候右侧镜片变黑,切换一次后,屏幕播放右眼画面的时候左侧镜片变黑,这样,快速的切换就保证了到达左右眼是有细微差别的图像。

玩3D也能很便宜 铭鑫不闪3D套装实测

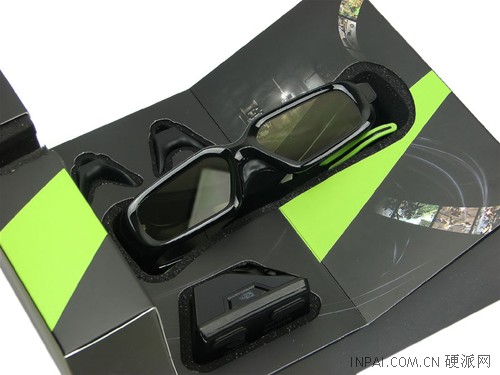

采用3D Vision技术的眼镜

  简单的理解就是显卡在计算游戏(影片效果是通过双摄像头实现的)时将每一帧计算出两个不同的画面,显示在显示器上,然后通过眼镜让左右眼分别看到不同的画面,从而给人眼以错觉,让我们的眼睛误认为看到了一个“三维”的物体,从而实现立体成像技术的。NVIDIA的3D VISION技术则正是通过这一原理来实现的。

第8页:轻轻松松就搞定 3D立体设置详解
  相对于NVIDIA 3D VISION以及AMD的HD3D技术而言,铭鑫此次搭配的AOC显示器提供的解决方案可以轻松兼容两家产品,但并非采用两家的3D显示技术。通过AOC附赠的偏光式3D眼镜就可以轻松观看3D影片或者游戏了。

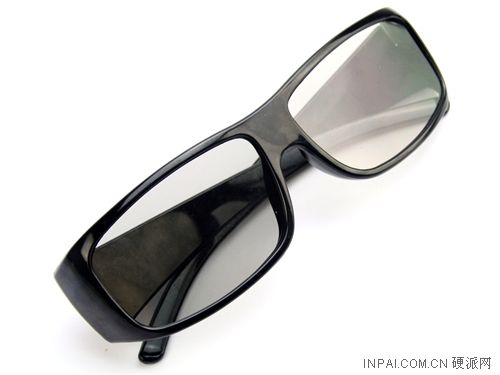

偏光式的3D眼镜重量很轻且不会有闪烁

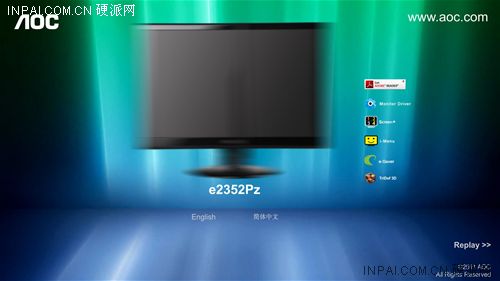

插入显示器自带的驱动光盘安装3D显示驱动

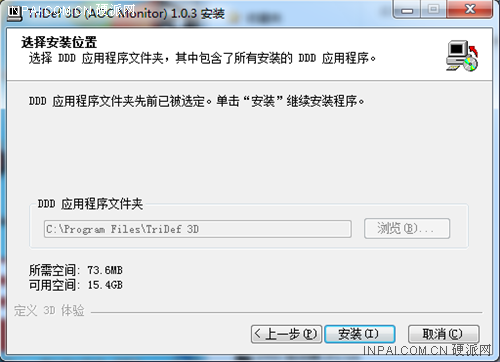

不用动脑,一路“下一步”即可完成

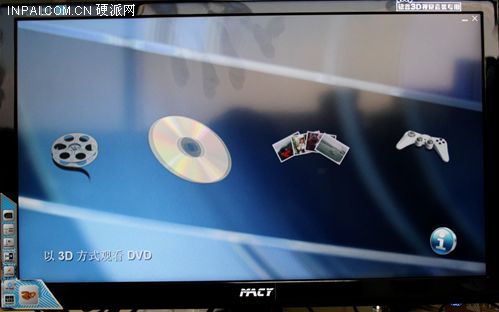

安装完成后从桌面图标进入3D程序

  无需任何复杂的设置,只要你会操作电脑即可轻松完成整个3D软件的安装过程。安装完成后,我们就可以从桌面的快捷方式进入3D程序当中,在这里,我们可以选择观看影片、DVD、图片或者游戏。

第9页:不闪式3D更清晰 铭鑫3D套装实际体验
  测试当中,由于我们未能找到DVD碟片,因此只测试了其中的3D影片、图片以及游戏效果。

  在3D影片当中,AOC驱动光盘内自带了一段3D视频,效果非常出色。并且也自带了两张3D图片,也能看到非常优秀的3D立体显示效果。值得一提的是,这款软件还能够将普通2D画面转换为3D效果,并且同样能够获得优秀的3D显示效果。

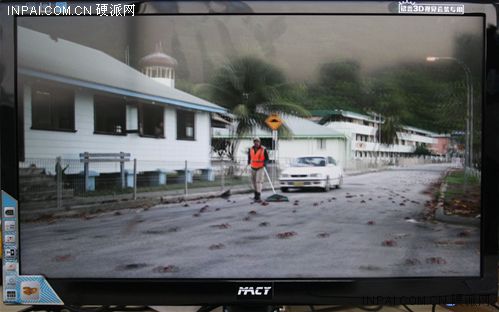

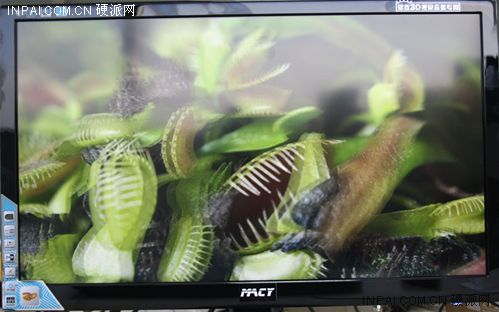

自带的一段3D影片效果不错

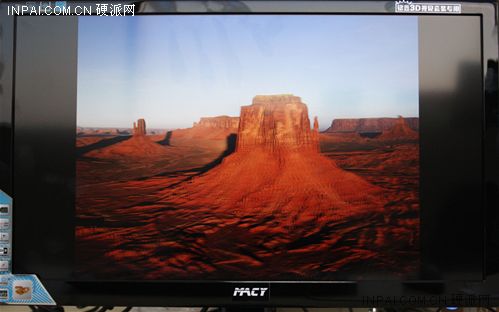

自带3D图片 ←| → 系统自带图片转换3D后同样出色

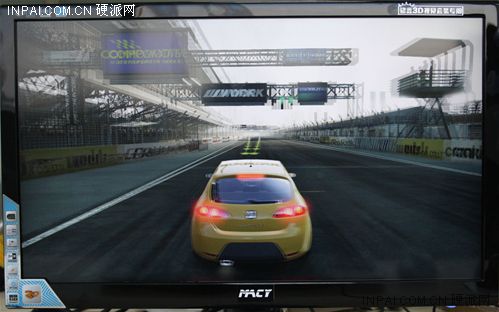

极品飞车15在3D显示状态下表现优秀

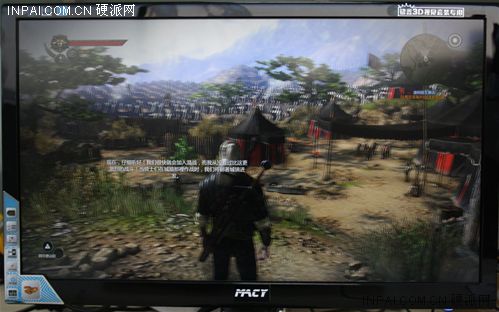

巫师2在3D显示状态下表现优秀

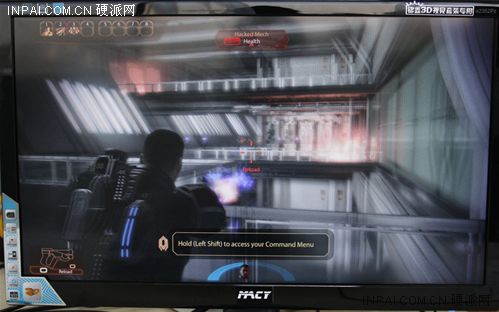

质量效应2在3D显示状态下表现优秀

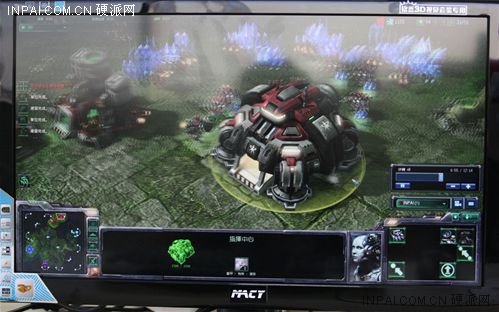

星际争霸2在3D显示状态下表现优秀

  测试当中,我们尝试了多款实际游戏进行3D体验。从测试来看偏光式的3D显示效果不仅丝毫不亚于快门式3D显示效果,同时还没有了镜片闪烁时的不适感,可以说偏光式反而能够带来更好的体验效果。

  当然,偏光式3D眼睛也有其自身不足之处。在测试当中我们还发现,偏光式3D眼睛对视角要求较高,如果视角偏差较大则会非常明显的影响3D显示效果。当然,若果你正对着坐在电脑前,不会有任何影响。

第10页:高频性能更优秀 测试平台介绍
◆ 测试平台

硬件平台
测试平台配置表
处理器 CPU 英特尔Core i7 975
主板 Motherboard X58
内存 Memory 金士顿 DDR3-1333 3GB(1GB×3)
硬盘 HDD Seagate Barracuda(希捷酷鱼) 7200.12 1TB
显卡 VGA Card

见测试表格

声卡 Audio

主板集成声卡

散热器 Cooler 超频三 南海3
电源 Power Cooler Master 酷冷600W
操作系统

操作系统 OS

Windows 7 Ultimate 32bit
驱动程序

主板驱动 MB Drivers

Intel芯片组驱动程式 V9.2.0.1021 WHQL
显卡驱动 VGA Drivers

NVIDIA ForceWare 266.58 WHQL
NVIDIA ForceWare 270.20

ATI Catalyst 催化剂 11.1 WHQL


◆ 平台介绍

  测试平台方面我们选择了一款X58主板,测试的CPU则选择了Intel的i7处理器,主频为3.33GHz。而测试内存方面,我们搭配了三条DDR3内存(单条1GB),实际性能测试频率、时序为DDR3-1333 9-9-9-24。搭建这样的平台能够更好的体现显卡之间的性能差距,降低其它设备成为显卡性能发挥的瓶颈。

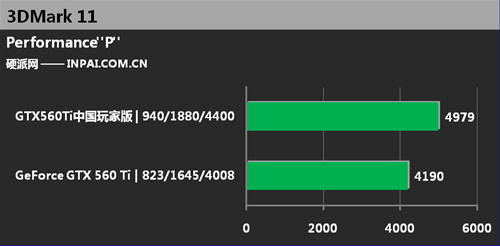

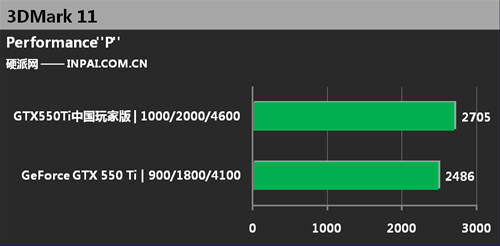

第11页:DX11基准性能测试——3DMark 11
玩3D也能很便宜 铭鑫不闪3D套装实测 英文名称:3Dmark 11
制作厂商:Futuremark
发行时间:2010.12
发行公司:Futuremark
配置
要求

3Dmark系列是Futuremark公司出品的显卡测试软件(后期加入了处理器等其它测试项目),是一款在行业以及消费者心目中具备标杆意义的软件。3DMark11是该系列最新的作品,其面向支持DirectX11 API的显卡产品,用以考量产品在DirectX11游戏或相关应用程序中的性能水平。

3DMark 11并非3DMark系列的第十一代作品,其标题中的“11”就代表DirectX 11,表明3DMark 11专为DirectX 11显卡测试使用,而3DMark Vantage则为DirectX 10显卡测试使用,3DMark 06为DirectX 9显卡测试使用。

设置 Entry,“E”;Performance,“P”;Extreme,“X”。
测试
方法
软件指定设置下运行,多次测试取平均值。
测试
结果

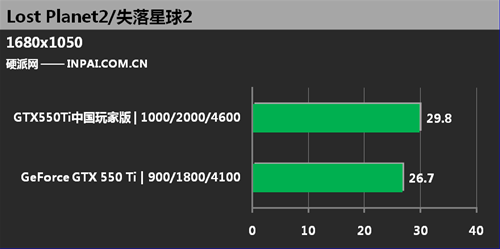

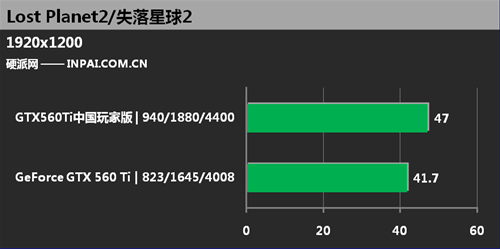

第12页:DX11游戏性能测试——失落星球2
玩3D也能很便宜 铭鑫不闪3D套装实测 英文名称:Lost Planet 2
制作厂商:Capcom
发行时间:2010.10
发行公司:Capcom
玩3D也能很便宜 铭鑫不闪3D套装实测
配置
要求

《失落的星球2》的舞台距离前作已经过了十多年,由于气候剧烈的改变,冰层开始融化,整个星球开始出现热带丛林与严酷的沙漠,也使得当地生物都产生巨大的变化,玩家在这样的游戏世界中去执行他们的任务,以控制整个星球的变化。

失落的星球2配置的处理器方面,推荐采用主流的双核产品,建议主频为2.6GHz以上;失落的星球2配置的内存方面建议保证2GB的容量;失落的星球2配置的显卡方面,推荐GTX460显卡或以上级别的NVIDIA,可以保证中等分辨率最高画质的流畅...[查看全部]

设置 测试设置为最高画质。
测试
方法
利用游戏自带的Benchmark程序,多次测试取平均值。
测试
结果

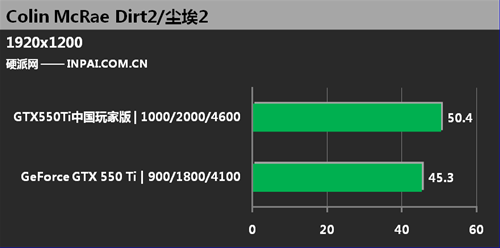

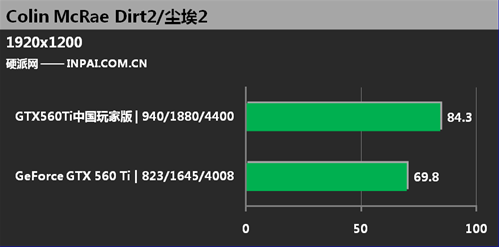

第13页:DX11游戏性能测试——尘埃2
玩3D也能很便宜 铭鑫不闪3D套装实测 英文名称:Colin McRae DiRT 2
制作厂商:codemasters
发行时间:2009.12
发行公司:codemasters
玩3D也能很便宜 铭鑫不闪3D套装实测
配置
要求

尘埃2 PC版将是全球首款支持DirectX 11的赛车游戏,其使用的EGO引擎将整体部署DirectX11技术,支持图形多线程、硬件Tessellation以及SM5.0等新特性,这也成为这款游戏受到多方关注的焦点。

在引入DX11后,尘埃2的画面有了明显的提升,包括水面的镜面反射和折射,观众人群描绘,环境光遮蔽以及阴影效果等,尤其对于EGO引擎来说,动态模糊和景深效果的表现将迎来彻底的革新。

尘埃2加入了DirectX11效果,所以游戏的画面有了再次质的提升。游戏的整体硬件要求处在中档水平,只是很多DX10产品无法开启顶级画质...[查看全部]

设置 测试设置为最高画质。
测试
方法
测试固定的比赛回放录像,利用Fraps软件记录帧速度,多次测试取平均值。
测试
结果

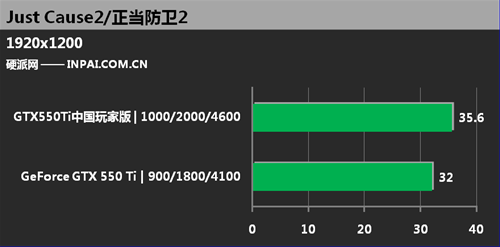

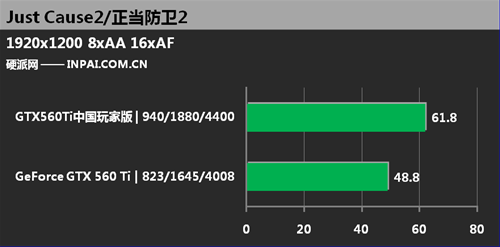

第14页:DX10游戏性能测试——正当防卫2
玩3D也能很便宜 铭鑫不闪3D套装实测 英文名称:Just Cause 2
制作厂商:Avalanche Studios
发行时间:2010.03
发行公司:Square Enix
玩3D也能很便宜 铭鑫不闪3D套装实测
配置
要求

《正当防卫2》是一款以特技作战为卖点的游戏,玩家将会在一个东南亚的全新孤岛上进行冒险任务。本作加入了一种精密的规划系统,AI对于玩家的行为将会有智能化的反应,同时升级的战斗引擎,它的混合锁定系统可以用不同的准星让玩家能够瞄准敌人的各个身体部位。

《正当防卫2》采用全新的图形引擎,支持DirectX11图形技术不过利用有限,游戏的画面水平很高,但与同类顶级作品孤岛危机相比细节方面略显粗糙,游戏在画质全开的情况下配置要求很高。

正当防卫2配置的处理器方面,推荐采用主流的双核处理器,主频在2.4GHz以上;正当防卫2配置的内存方面,建议2GB或者更高;正当防卫2配置的显卡方面,推荐采用GTS250或HD5770以上级别的显示卡...[查看全部]

设置 测试设置为最高画质。
测试
方法
利用游戏自带的Benchmark程序,多次测试取平均值。
测试
结果

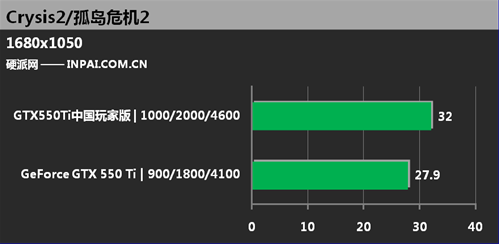

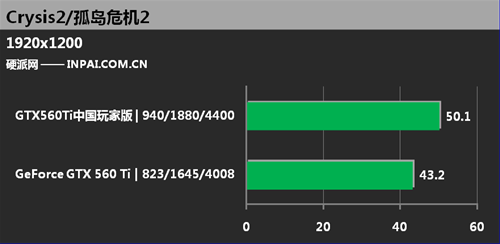

第15页:DX9游戏性能测试——孤岛危机2
玩3D也能很便宜 铭鑫不闪3D套装实测 英文名称:Crysis 2
制作厂商:Crytek Studios
发行时间:2011.03
发行公司:Electronic Arts
玩3D也能很便宜 铭鑫不闪3D套装实测
配置
要求

游戏的故事发生在2023年,距第一代作品3年后的一场战役,外星人大举入侵,伦敦、东京和里约热内卢都遭到攻击,几乎所有生命都被摧毁。死亡人数每天递增。外星人向这些星球发射出探针,像陨石一样坠落到地面,给周围造成巨大弹坑。外形飞船盘旋在摩天大楼上空,军队和PMC都在努力抵抗外星人侵略,人类正处于灭亡的边缘。

孤岛危机2的硬件兼容性和弹性极佳,很多老配置的玩家同样可以运行游戏,只不过为了保证帧速度,降低画质是必然选择。孤岛危机2配置的处理器方面,推荐多核(三核及以上)或多线程处理器,主频保证在2.8GHz以上;孤岛危机2配置的内存方面,建议保证2GB或者更高的容量...[查看全部]

设置 测试设置为高画质,关闭DX11特效。
测试
方法
测试选定的游戏场景,利用Fraps软件记录帧速度,多次测试取平均值。
测试
结果

第16页:性能表现超公版 不闪式3D效果更诱人
  此次铭鑫推出的不闪式3D显示套装在价格方面无疑是非常诱人的,从主流级显卡搭配23寸显示器的2000元售价起,到中高端的GTX560Ti显卡组合应有尽有。对于爱好3D玩家的朋友来说绝对是一个让你升级到3D显示器的最好理由。

  通过测试来看,虽然铭鑫的GeForce显卡并没有搭配NVIDIA的独家3D VISION技术,但是通过第三方的3D VISION立体显示技术依然能够让玩家轻松组建起3D显示平台,并且3D效果也丝毫不会受到影响。在我们的测试当中,无论是游戏、电影或者是图片,都能够体验到完美的3D显示效果。此外,通过附赠的3D软件,还能够轻松地将DVD光盘转换为3D电影,更是让玩家家中尘封已久的DVD影片重新焕发了光彩。


  铭鑫此次搭载的AOC 3D解决方案不仅在价格方面大幅优于NVIDIA的3D VISION设备,同时由于这种设备采用了偏光技术,因此不会造成画面的任何闪烁,大幅提升了实际3D体验效果。当然了,采用了第三方中间件来实现的3D解决方案在兼容性方面还是与NVIDIA的3D VISION存在一定差别,个别游戏出现了无法兼容或画面破损的现象。同时,不闪式3D液晶显示器也会对使用者的观看角度提出一定要求。

  除了诱人的3D显示套装带来的震撼效果外。此次铭鑫为我们送测的两款套装显卡GTX550Ti中国玩家版以及GTX560Ti中国玩家版显卡,全部采用了默认高频率的设定,在性能表现方面轻松大幅超越公版产品。这样的运行频率,即便是很多品牌显卡在超频后也难以到达的成绩。


各种等级显卡不同组合任你选择


  另外,铭鑫还为玩家提供了免费的三年显卡质保,那些还在担心显卡品质的朋友也大可放心的购买了。

  记得一年前专访NVIDIA总裁黄仁勋先生时他曾说过一句话:“你的下一台PC就是3D的!”。当时小编还对这句话半信半疑,但是铭鑫的套装以超高的性价比确实打动了小编的心,最起码小编自己已经下定决心,下一台PC一定要用3D了,那你呢?
